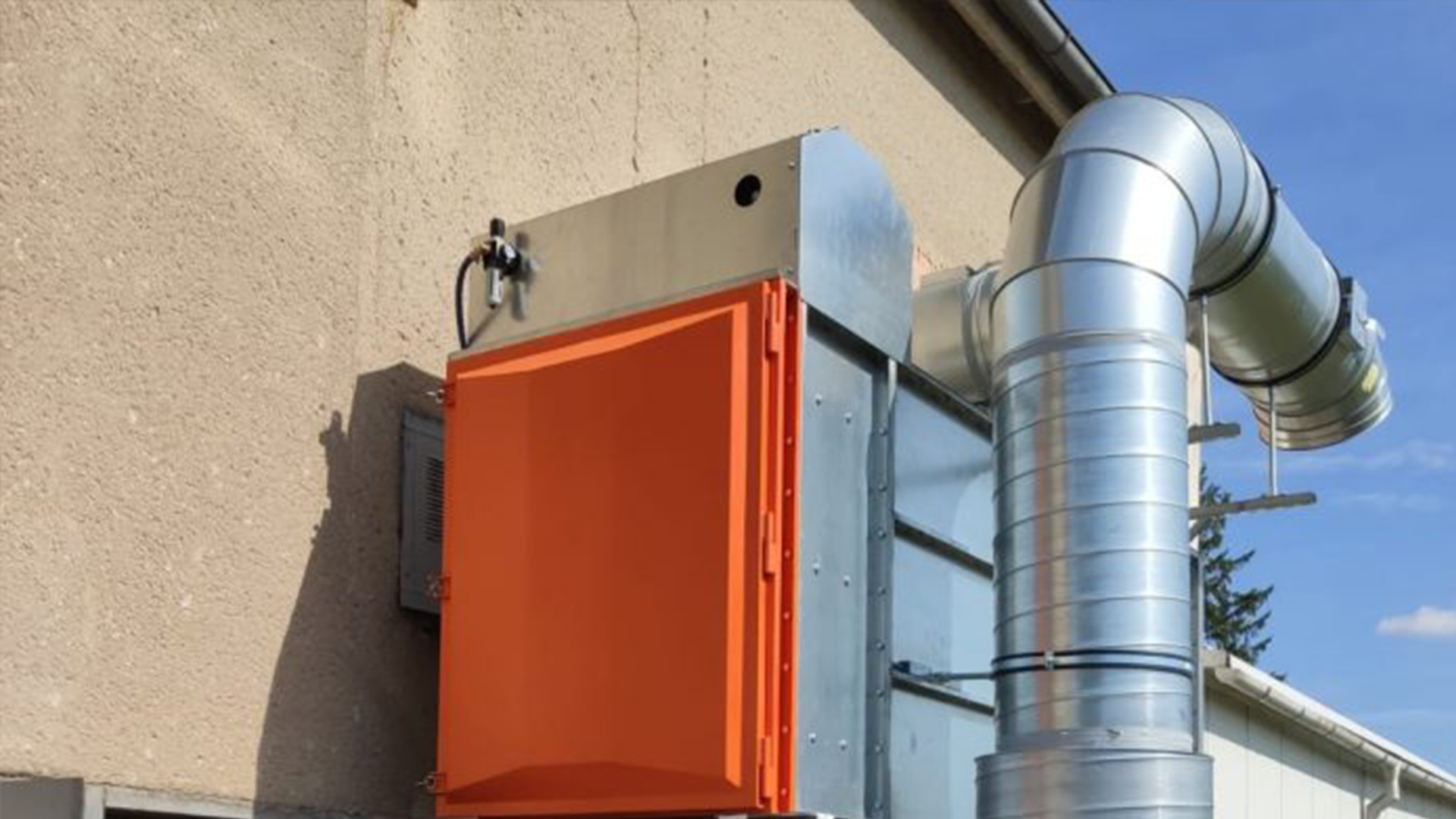

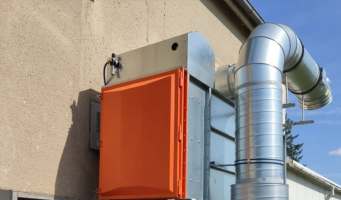

Referenční realizace technologie odsávání svařovny a brusírny pomocí filtračního zařízení G&G Jet BAG naší výroby. V aplikacích odsávání svařoven garantujeme dlouhou životnost filtračního média minimálně 3 až 5 let provozování filtračního zařízení. Filtr je vybaven inteligentní řídicí jednotkou regenerace, která spoří náklady na tlakový vzduch.

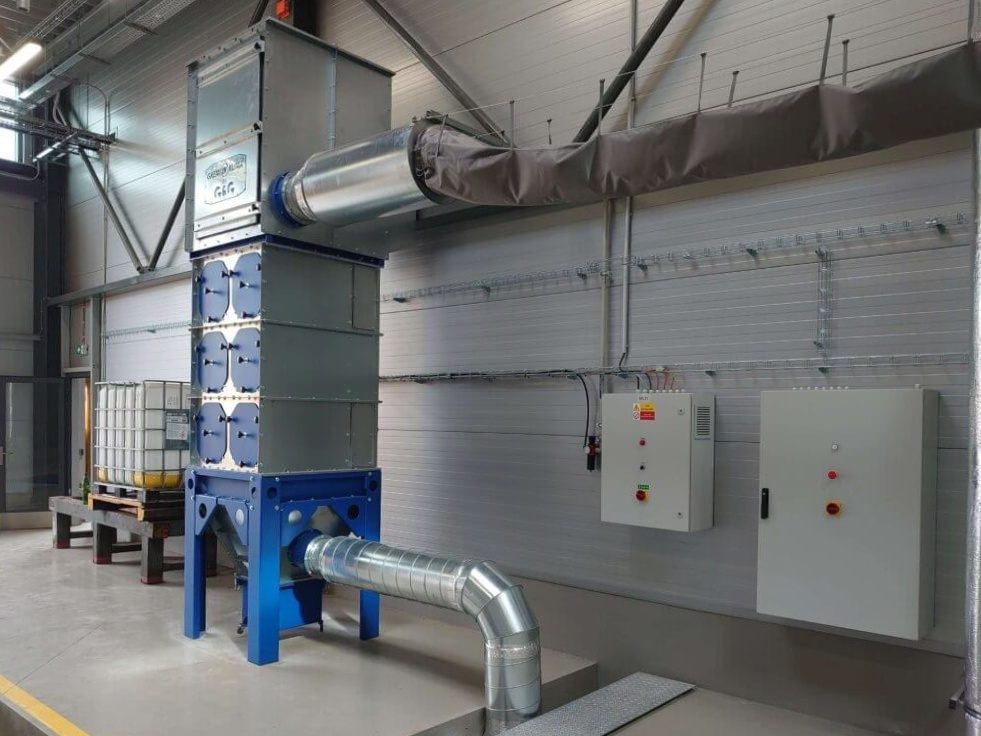

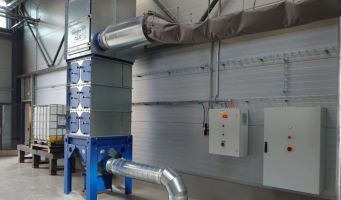

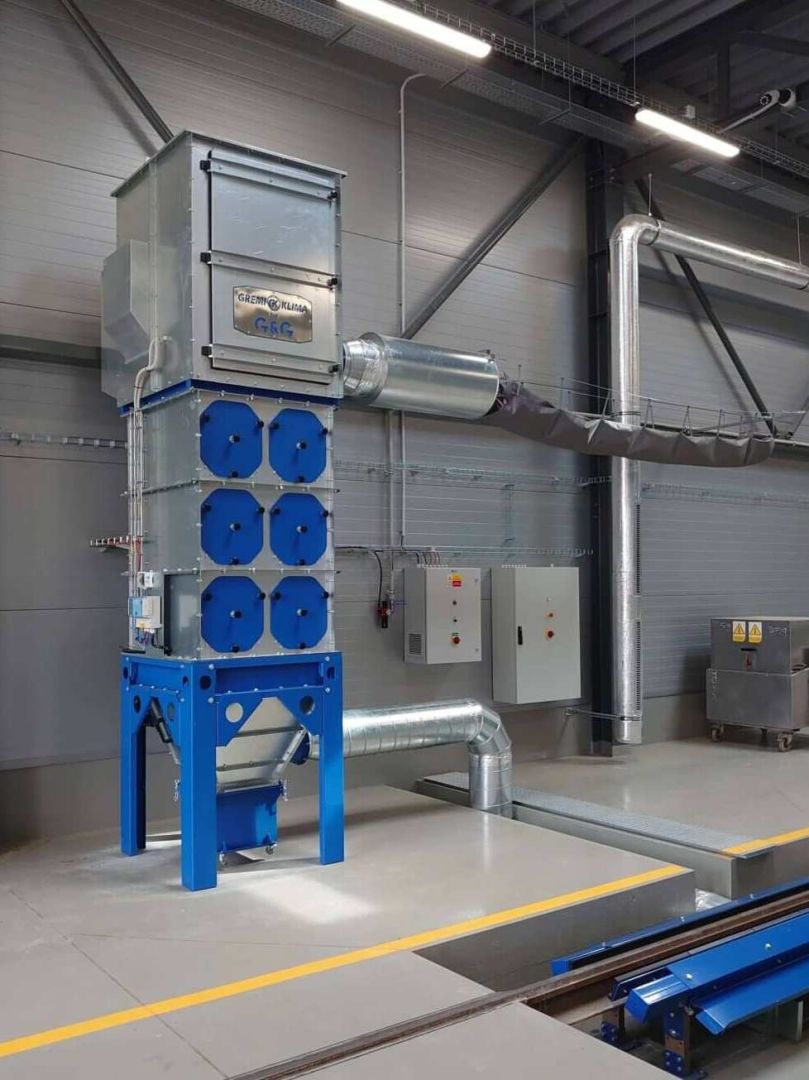

Významnou referenční realizací je použití našeho filtračního zařízení G&G Jet BAG pro aplikaci odsávání svařovny a brusírny. Filtrační zařízení je vybaveno plochými textilními hadicemi a regenerované automaticky pomocí tlakového vzduchu. Konstrukce filtru je řešena tak, aby odsávaná vzdušnina procházela filtrační skříní směrem dolů. Navrhované proudění napomáhá k odvádění separovaného prachu směrem do výsypky a snižuje tlakové ztráty filtračního média. Regenerace filtračního média je řízena inteligentní řídicí jednotkou, která spouští regeneraci až v případě nárůstu tlakové ztráty. Při nízkých tlakových ztrátách filtrační zařízení neregeneruje a tím šetří náklady na tlakové vzduch. S rostoucí tlakovou ztrátou roste i intenzita regenerace pomocí pulzů tlakového vzduchu.

Filtrační zařízení pro odsávání svařovny a brusírny

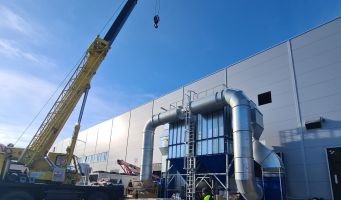

Filtrační zařízení G&G Jet BAG pro aplikaci odsávání svařovny je pro provozovatele výhodné svými nízkými náklad na výměnu filtračního média a dlouhou životností filtračních hadic. Jako filtrační médium jsou použity ploché filtrační hadice z netkané textilie o plošné hmotnosti minimálně 500g/m2. Jako výrobce garantujeme o aplikace odsávání svařovny dlouhou životnost filtračního média, minimálně 22 000 provozních hodin. Při odsávání v automotive průmyslu při svařování mastných plechů je nutné před filtrační zařazení zařadit i dávkovací stanici sorbentu. Sorbentovací stanice zajišťuje dávkování sorbentu CaOH2 do sacího potrubí před filtrem. Tento systém vysušuje mastnotu z odprašků a zvyšuje regenerační schopnost filtru.
